角行程閥在控制應用中的分析

更新時間：2014-02-11

　閥通常分為直行程式和角行程兩大類。直行程閥通過一個直線運動的部件如閘板來允許或切斷物流。直行式的閥有截止閥、閘閥。隔膜閥等。角行程的閥通過一個轉動的部件來允許或切斷介質流通。旋轉部件能轉動90的角行程控制閥叫1/4角行程控制閥。有時候1/4角行程控制閥的分類可以擴大到轉角小于270的角行程控制閥。

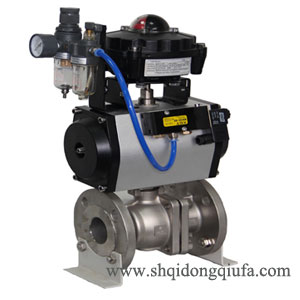

由定義可以看到，角行程控制閥是一種通過旋轉部件如轉動擋板旋轉90使閥從開為變化至關位的角行程控制閥。角行程控制閥一般具有如下的特點。可調范圍是最關鍵的，角行程控制閥的可調范圍大約為150:1，對應達到截止閥的可調范圍為30:1，也就是說角行程控制閥可以提供5倍寬的可調范圍。
例如在量大流量是1000升/分，截止型閥能夠有效到底將流量減少到30升/分，同時角行程控制閥可以將流量調整到底于10升/分，對關鍵的閥控制流量越精確在流程中重復性越好，直接地降低了流程工業中不合格的產品。

　偏心角行程控制閥的兩個特點提高了它的可調范圍。
第一個特點是其孔板式的設計，偏心是一個有效的1/4的圓，偏心閥芯是V型的，而傳統的閥芯是圓形的，當偏心角行程控制閥是關的時候，它的V型結構使得在低流量時形成非常精確的控制，對大流量，它幾乎將閥門打開到幾乎與管道的直徑相同。
第二個特點是執行機器的行程角行程控制閥的執行機構有帶一定行程的膜法和氣缸兩種。1，的截止閥的行程大約是3/4~7/8，而角行程控制閥的行程超過2，對任何其它尺寸的閥門。輸入端的行程越大，則在工作端的控制越好。高可調比的控制閥提供按配方要求的精確的配比，而不論各流路流量的大小，傳統的線性或推薦閥不再適應這樣的任務。
角行程控制閥可以提高嚴密切斷的標準，從而提高成本效益指標，金屬閥座加上用特殊材料制成的村里能夠延長閥門的使用壽命，提高閥門的性能，簡單的旋轉結構的設計，可以使維護工作量減到最少、降低業主的生產成本、嚴密切斷。
