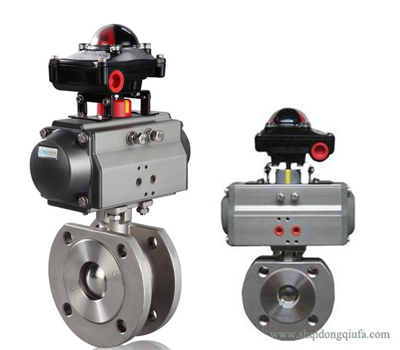

氣動對夾球閥 Q671F不銹鋼氣動對夾球閥

更新時間：2020-10-30

Q671F不銹鋼氣動對夾球閥是我廠引進吸收國外先進生產工藝后發展出來的新型薄型對夾氣動球閥。Q671F不銹鋼氣動對夾球閥采用直動式氣動執行器連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等顯著優點，Q671F不銹鋼氣動對夾球閥廣泛應用在水處理、化工、天然氣、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

Q671F不銹鋼氣動對夾球閥規格標準：

公稱通徑	DN10～150mm
公稱壓力	PN1.6 2.5 4.0 MPa (高壓可定制)
泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
執行機構	可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構
流量特性	快開特性
可調范圍	DN10-80	DN100-150
可調范圍	250:1	350:1
閥體形式	整體式鍛造、整體式鑄造
連接形式	超薄法蘭式、對夾式
閥芯形式	"O"型球形閥芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
適用溫度	密封面
適用溫度	PTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

Q671F對夾式不銹鋼氣動球閥材質：

零件名稱	材料
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
填料	V型PTFE四氟填料、柔性石墨

氣動對夾球閥尺寸：

公稱通徑DN(mm)	L	D	D1	D2	n-Φd	H	L1
15	35	95	65	45	4-M12	185	130
20	38	105	75	55	4-M12	191	140
25	42	115	85	65	4-M12	193	150
32	50	135	100	78	4-M16	212	165
40	60	145	110	85	4-M16	217	180
50	70	160	125	100	4-M16	260	200
65	95	180	145	120	4-M16	293	220
80	118	195	160	135	8-M16	323	250
100	140	215	180	155	8-M16	382	280
125	175	245	210	185	8-M16	468	320
150	210	280	240	210	8-M16	510	360

Q671F不銹鋼對夾式氣動球閥結構：

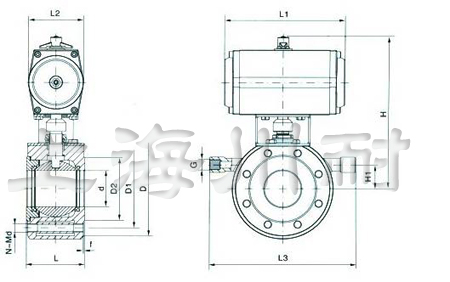

Q671F不銹鋼氣動對夾球閥結構圖

產品展示
