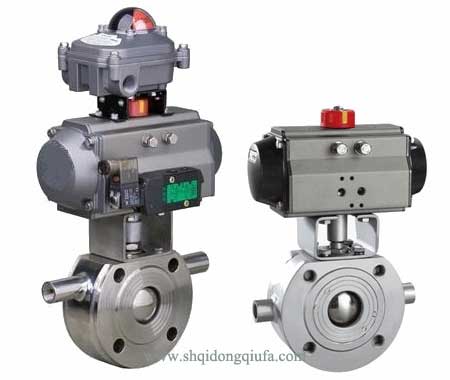

BQ671氣動保溫球閥氣動對夾式保溫球閥

更新時間：2016-11-04

BQ671對夾式氣動保溫球閥采用一體化整體結構，BQ671氣動溫球閥具有比一般球閥體積小、重量輕、密封性能俱佳等優點，BQ671氣動保溫球閥夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固，具有良好的保溫保冷特性，且通徑與管徑一致，同時又能有效降低管路中介質熱量損失。BQ671對夾式氣動保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

BQ671對夾式氣動保溫球閥的氣動執行機構有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度。

BQ671對夾式氣動保溫球閥規格標準：

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
閥體形式	法蘭式：分體式鑄造球閥；對夾式：整體式鑄造閥體
連接形式	法蘭式、對夾式
閥芯形式	"O"型球形閥芯
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的±2%
可調范圍	250：1								350：1
配置執行機構	GT、AT、ST系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

BQ671 BQ671F氣動保溫球閥安裝選型：

執行器型號	GT、AT、ST系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

BQ671氣動保溫球閥尺寸：

公稱通徑	外形尺寸
公稱通徑	d	L	L1	L2	L3	H	H1
15	14	35	140/178	62/75	150	170/176	15
20	19	38	140/178	62/75	160	175/181	20
25	25	42	140/214	62/91	190	180/214	20
32	29	50	164/214	75/91	210	215/243	25
40	38	60	164/246	75/101	230	225/263	30
50	48	70	190/295	91/112	250	248/274	30
65	64	95	210/295	101/112	270	258/284	45
80	76	118	247/395	112/139	300	300/326	50
100	95	140	276/478	127/176	340	315/370	70
125	112/118	175/195	348/562	159/206	360	375/440	80
150	135/150	210/260	378/724	176/228	420	428/500	95

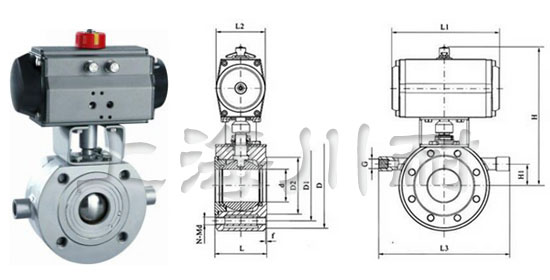

BQ671氣動對夾式保溫球閥結構：
對夾式氣動保溫球閥結構圖
